IN-D TAPE LIGHT Gen.2

ホーム>照明器具のマックスレイ>コラム>IN-D TAPE LIGHT Gen.2
お知らせ：表示

・両面テープ付
驚きのバリュープライスでさらに扱いやすく、
生まれ変わったIN-D（インディ）テープライト
ウェブカタログを見る
製品カタログ
¥7,500 / 2m のベストバリュー！
必要な明るさ、長さ、光色も選べる多彩なラインアップ
コーブ照明 照度分布
コーブ照明 照度分布
天井高2700mm 計測数値単位：lx
＊4000K モデルで計測

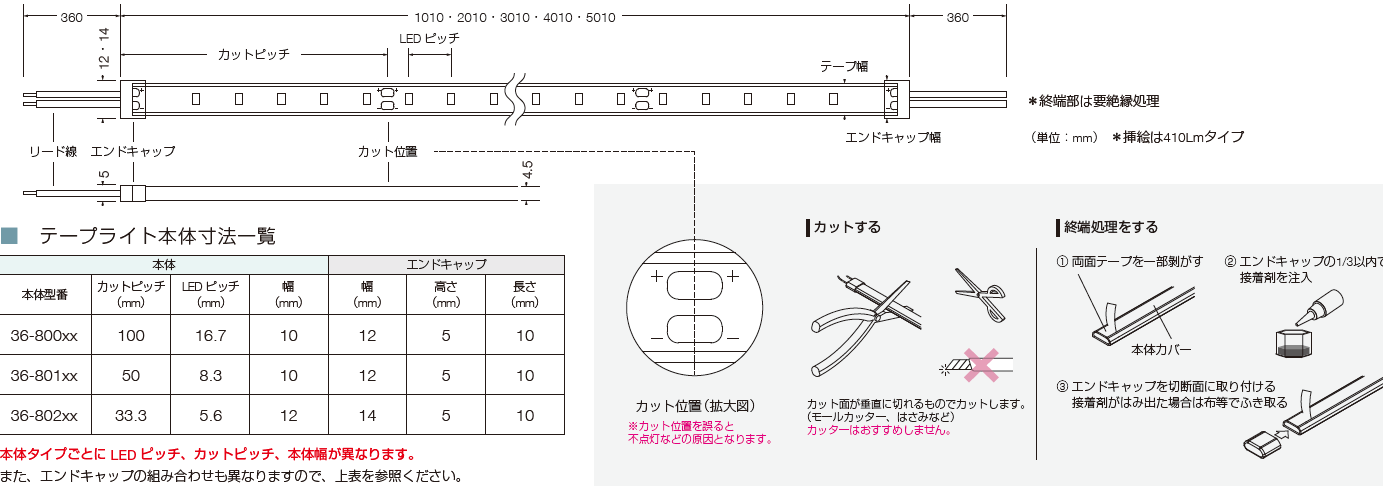

指定ピッチでのカットが可能
現場での長さ加工ができます。

モジュールの最大接続長は5m。
長さの異なる5タイプから用途に合わせて選択できます。

モジュールの最大接続例
テープライト（モジュール） 最大連結長 ≦ 5.05m

＊各モジュールの接続は圧着処理、終端部は絶縁処理
施工最小曲げ半径
下図の方向にのみ、曲げることができます。
最小施工寸法
※図の数値は熱による影響から定めた安全にお使いいただける最小施工寸法です。実際の施工では光の効果やメンテナンス性を考慮し、より広い開口寸法をおすすめします。密閉器具ではありませんので、通気を十分に配慮してください。
モジュールの取付けは、
固定具（付属）かアルミレール（オプション）で固定してください。
固定具を使用する場合
アルミレールを使用する場合

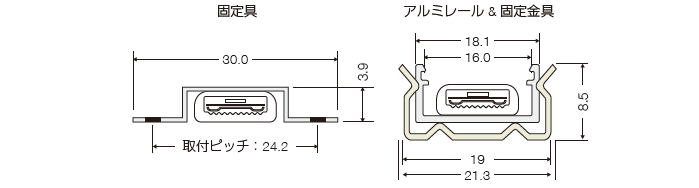

固定具およびアルミレールへの収まり図
▼ 410Lm/mタイプ（36-800xx）および820Lm/mタイプ（36-801xx）専用
▼ 1230Lm/mタイプ（36-802xx）専用
付属品
例）5mタイプは固定具20ケ（ネジ40ケ）とエンドキャップ5ケが付属 ＊器具タイプにより付属する固定具の寸法が異なります
オプション
アルミレール
36-80070-99 ¥3,200 [税別]
寸法：L990・W17.1・H7.9 mm
質量：0.09kg
固定金具・ネジ付き
＊410Lm/mタイプ（36-800xx）および820Lm/mタイプ（36-801xx）専用
アルミレール
36-80071-99 ¥3,500 [税別]
寸法：L990・W18.1・H8.5 mm
質量：0.09kg
固定金具・ネジ付き
＊1230Lm/mタイプ（36-802xx）専用
電源装置
調光

36-71088-99 ¥15,900
[税別] 定格最大出力：90W
定格入力：AC100-242V
定格出力：DC24V90W
寸法：L211・W60・H48 mm
質量：0.9kg
調光

36-71089-99 ¥18,900
[税別] 定格最大出力：150W
定格入力：AC100-242
定格出力：DC24V150W
寸法：L269・W55・H42
質量：0.8kg
PWM制御調光器　
専用調光器との組み合わせで、5~100%のPWMt連続調光が可能調光
調光信号容量60mA

OP01286-01 ¥16,500 [税別]
寸法：W70・H120・D31 mm
質量：0.2kg
スイッチ付（3路）
1個用スイッチボックスに適合
プラスチックプレート付
AC100V
●指定器具専用
●調光信号線総配線長 100m以下
調光信号容量100mA

OP01347-00 ¥18,500 [税別]
寸法：W116・
H120・D39 mm
質量：0.3kg スイッチ付（3路）
2個用スイッチボックスに適合
プラスチックプレート付
AC100V
●指定器具専用
●調光信号線総配線長 100m以下
接続例
調光しない場合の接続
調光器1 台で電源1 台を調光制御する場合の接続
調光器1 台で電源2 台以上を調光制御する場合の接続
